IEC 60751:2022

Industrial platinum resistance thermometers and platinum temperature sensors

摘要

IEC 60751:2022 除了电阻与温度关系之外，还规定了工业铂电阻温度计（以后称为“温度计”）和工业铂电阻温度传感器（以后称为“铂电阻”）的要求，其电气性能电阻源自定义的温度函数。

本文件中的温度值采用 1990 年国际温标 ITS-90。该标度单位 °C 中的温度用符号 t 表示，但表 A.1 中使用完整命名法 t90 /°C 除外。

电阻温度传感器

电阻温度传感器或电阻温度检测器通常称为 RTD，使用电子电阻测量温度。工业电阻温度传感器最常使用铂测量电阻。铂是一种高度稳定的金属，可以承受较宽的温度范围。铂电阻由铂丝或铂薄膜制成，嵌入绝缘体中，绝缘体大多由玻璃或陶瓷制成。这是一项高精度技术，升高或降低温度的反应时间非常短。

电阻温度传感器通常用于 -50°C 至 600°C（91°F 至 1092°F）之间的温度测量，具体取决于护套材料和元件选择。标准定义了测量值。

电阻器公差等级

对于电阻器，该标准为线绕电阻器定义了四个公差等级，为薄膜电阻器定义了四个公差等级。这样做可以在整个安装和协作过程中提供共同的技术理解。简而言之，分类是对安装精度的共同理解的同义词。

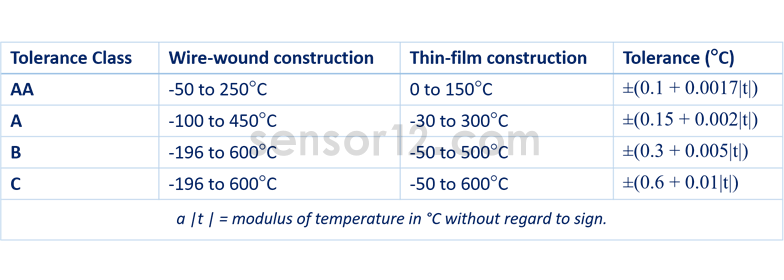

标准中的公差等级定义如下 - 但请记住，正确的计算现在必须基于更改 a) 的公式：

PT100

温度计公差等级 – 最常见的“A 级”和“B 级”

公差等级由单个标称电阻/温度特性曲线定义。该标准定义了四个类别 - AA、A、B 和 C：

PT100温度传感器

再次强调，有效值是通过应用该标准的公式来确定的。

由于精度较高，A 类和 B 类最为常见。但是，所使用的类应该符合实际的准确性需求。例如，如果您在贸易交易中使用温度数据来计算结算量，那么准确的测量就非常重要。另一方面，如果您使用温度数据来检测油箱中的泄漏，那么准确性就不那么重要了——在这种情况下，最重要的特征可能是在适当的时间检测泄漏的响应时间。

如上表所示，如果使用低温，您必须了解公差等级。对于低温，您必须使用 B 级或 C 级，因为 AA 和 A 不适用于较低的低温。
