NTC热敏电阻的测量电路:惠斯通电桥

NTC热敏电阻具有可靠性高、灵敏度高、精度高、性能好、耐热性好、体积小等优点,是检测温度变化的理想选择,是精确测量温度应用的理想解决方案。

然而,这些NTC热敏电阻的特性曲线非线性,电阻通常是温度的指数函数,如下图:

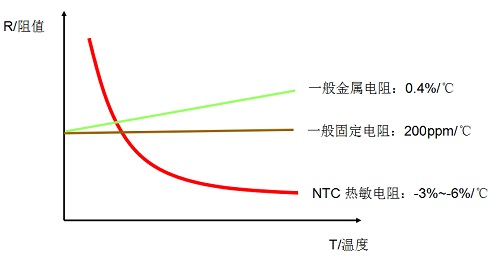

NTC热敏电阻特性曲线图

公式如下:

B = ln(R1R0)/(1T1 − 1T0

其中R0是参考温度下的电阻T0,而B是常数,材料特性T0 ,参考温度通常取为298°K(25°C)。

惠斯通电桥

惠斯通电桥

惠斯通电桥是专门用于测量精确电阻的电路。图中,R1,R2和R3是已知的,Rx是未知电阻。 当电位(电压)P1与电位P2相同时,电桥处于平衡状态,此时没有电流流过。当Rx电阻值变化时,电桥失去平衡,P1和P2之间存在电势差。

利用惠斯通电桥精确测量电阻的目的是减轻测量电路对传感器信号的影响。

尽管电路中损耗的功率可以忽略不计,即使电阻具有非常高的阻抗(例如10MΩ),这种不准确性也会导致测量误差。对于Rx的精确测量,惠斯登电桥起着重要的作用,因为电桥在平衡状态下不会从电路中吸取任何能量,这样就可以减轻测量电路对传感器信号的影响,提高测量精度。


如果需要无线传感器功能,可以通过增加无线物联网控制器实现。
● 内置电池或外接5V电源供电
● 无线传输方式支持4G、NB、WIFI、LORA
● 支持所有传感器接口

【单片机-传感器】项目定制开发
