PT100温度传感器与测量仪器之间的连接方式有三种：两线制、三线制和四线制。

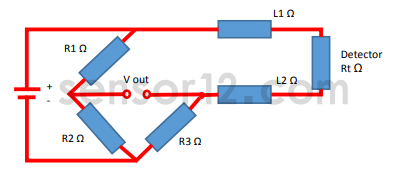

● 两线制：无引线补偿
两线制是最简单的接线方式。由于PT100传感器的输出信号是电阻，连接传感器与仪器的导线（L1和L2）的电阻会影响最终测量结果，从而影响检测到的温度值。
当引线长度较短且与传感器处于相同温度环境时，理论上可以忽略引线电阻对测量结果的影响。
然而，在诸如制药用高压灭菌舱等应用场景中，探头与仪器之间的引线可能长达数米，此时若采用两线制连接将导致显著测量误差。
在灭菌循环过程中，大部分引线处于舱内高温环境（与传感器同温），而其余部分则暴露在舱外常温环境中。这种温度差异将导致引线导体的电阻值发生变化。
举例说明：假设某高压灭菌舱配置的温度探头采用简易两线制连接，总引线长度为4.7米。其中1.7米引线位于舱内，暴露在120℃的灭菌温度环境中；3米引线处于舱外，环境温度维持在22℃。
标准PTFE绝缘导线（采用7/0.16mm多股铜芯线材）的典型电阻值如下：
在120℃环境下：0.168 Ω/米
在22℃环境下：0.130 Ω/米
电阻差值：0.038 Ω/米
灭菌舱内1.7米x2条导线产生的额外电阻：3.4米总长度 × 0.038Ω/米 = 0.129Ω
该误差值相当于0.34℃的测温偏差，而A级PT100传感器在120℃工况下的标准允话误差仅为±0.35℃。
由此可见，在此类应用场景中，两线制连接方式显然无法满足精确测量要求，因此工程上转而采用基于改进型惠斯通电桥的三线制补偿方案。

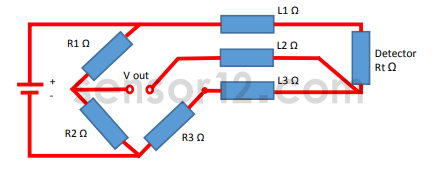

● 三线制：部分补偿
在三线制中，传感器的引线L1和L3分别接入电桥的对向桥臂，形成相互补偿机制，而第三根引线L2则为电桥提供工作电源。
然而，这种接法会在引线上产生温度梯度。虽然焦耳热效应得以降低，但由于传感器与电桥电路中匹配的100Ω电阻所处的热传递条件存在差异，该效应无法完全消除。事实上，只有当100Ω电阻和PT100探测器处于相同温度时，这一影响才会被彻底抵消。
为实现更高精度的测量（特别是在引线较长且穿越不同环境温度的情况下），工程界开发了真正的四线制补偿系统。该方案通过独立的电流供给和电压测量线路，完全消除了引线电阻带来的测量误差。

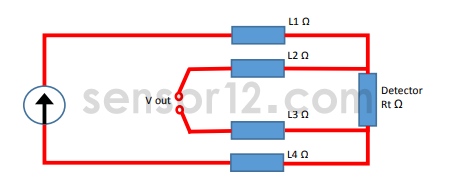

● 四线制：完全补偿
四线制系统采用双引线对称设计：其中一对引线为传感器提供恒流电源，另一对则精确测量传感器两端的真实电压降。通过采用恒流源并直接测量PT100传感器的电压变化（而非基于欧姆定律的电阻变化），可完全消除引线电阻（无论其是否变化）带来的测量误差。
需特别说明的是，当在油槽或热块中对三线或四线PT100探头进行校准时，两种接法的读数差异可能显著减小。这是因为三线制引线在此时不受温度效应影响。
在高精度的应用中，PT100探头通常选择三线制与四线制接法，但如果是对现有系统进行改造，用户可能受限于现有仪表的接口限制。
