3D工业相机检测案例丨手机中框检测，为手机质量上把锁

手机中框作为支撑手机各部件的关键结构，不仅为各类组件提供安装定位，还确保了它们之间保持适当的间隔。

因此，手机中框设计了众多的安装孔，用于固定主板、电池等关键部件，并进行布线。这让手机中框的测量过程变得异常复杂，也使得许多测量工具无法满足检测标准。

随着手机市场的日益成熟和竞争的加剧，企业越来越重视保持手机品质的高标准，其手机中框平面度和部件位置度的要求也越来越高。

光子精密的3D线激光轮廓测量仪GL-8000系列，极大地简化了对手机中框等大视野部件的高精度检测流程，为客户提供了一种更优质的手机中框检测方案。

640 (1).jpg

大口径检测镜头

光子精密3D线激光轮廓测量仪GL-8000系列拥有超宽的X轴视野，这不仅增加了受光量，还实现了超高分辨率，从而能够迅速且精确地检测手机中框与其零部件的平面度和高度差。

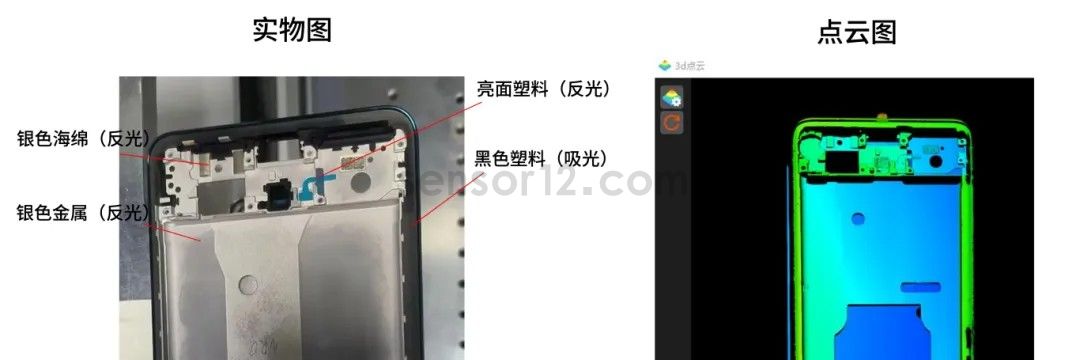

HDR宽动态模式

相机支持宽动态图像处理模式，能够同时对深色（低反射率）和反光（高反射率）表面进行高精度测量，实现高灵敏度和大动态范围，轻松应对各种复合材质的手机中框。

超高精度

GL-8000系列单轮廓点数为4096点，并且X轴、Y轴重复精度高达0.1μm，线性精度达±0.03% of F.S.，全线宽线性精度±0.006% of F.S.，即使是物体表面凹陷、突起的微细形状，也能精准还原。

数据输出

支持多种数据源输出，包括原始图像、轮廓数据、点云数据、深度图和亮度图。用户还可以通过Phoskey Vision算法平台，快速完成各类复杂的测量/检测应用。

测量模式

3D线激光轮廓测量仪GL-8000系列，通过其高精度、高速度、多种测量模式、抗干扰能力和自研软件，能够灵活应用多种测量模式，实现多种手机检测任务的精确测量。

640 (3).jpg

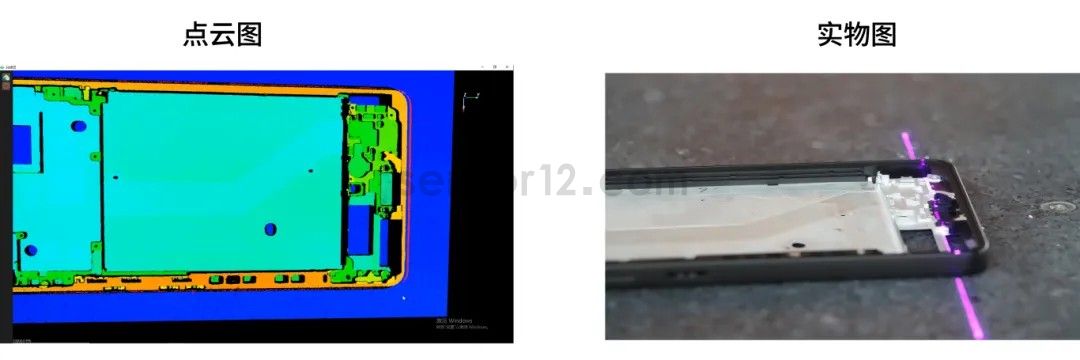

手机中框平面度检测

640 (2).jpg

手机中框海绵方块位置度
